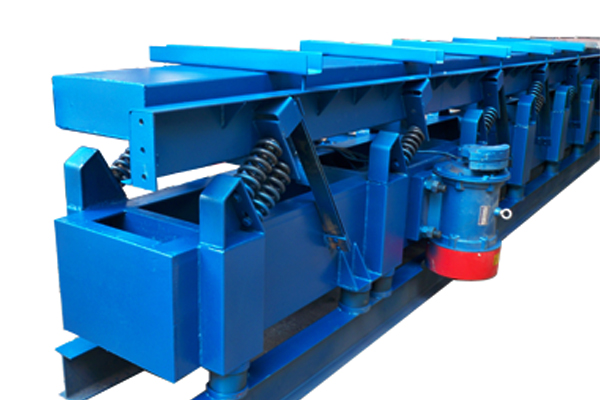

彈性連桿式輸送機是由槽體、機架、隔振彈簧、主振彈簧、電動機、三角皮帶、皮帶輪、偏心軸（曲柄）、驅動連桿、驅動橡膠彈簧和支撐擺桿組成。

        槽體和支架之間分別由剛性支撐擺桿和支撐彈簧支承，并由主振彈簧、偏心軸、驅動連桿連接構成激振力源總成，機架由隔振彈簧支承同地基隔開形成雙質結構。

        當電動機通過三角膠帶傳動，帶動偏心軸轉動時，利用驅動連桿和主振彈簧來激振參振槽體沿一定激振方向作直線往復運動，從而帶動物料、工作作定向拋擲運動來實現振動輸送之目的。因?yàn)檎駝?dòng)幅度是定值（即偏心軸的偏心距），所以振動狀態時的穩定性好，所需激振力、功耗相對也較低，激振力傳遞穩定，能實現較長距離的輸送及其他多種范圍的應用。
